Mieszalnik SNG typu Venturi (LPG + powietrze)

Syntetyczny gaz ziemny (SNG) jest wytwarzany przez zmieszanie powietrza (AIR) ze skroplonym gazem ropopochodnym (LPG), w wyniku czego powstaje gaz o wartości opałowej równoważnej metanowi (gaz ziemny). Mieszanina SNG może być spalana w palnikach jako bezpośrednia alternatywa dla gazu ziemnego, bez konieczności rekonfiguracji lub wymiany palników.

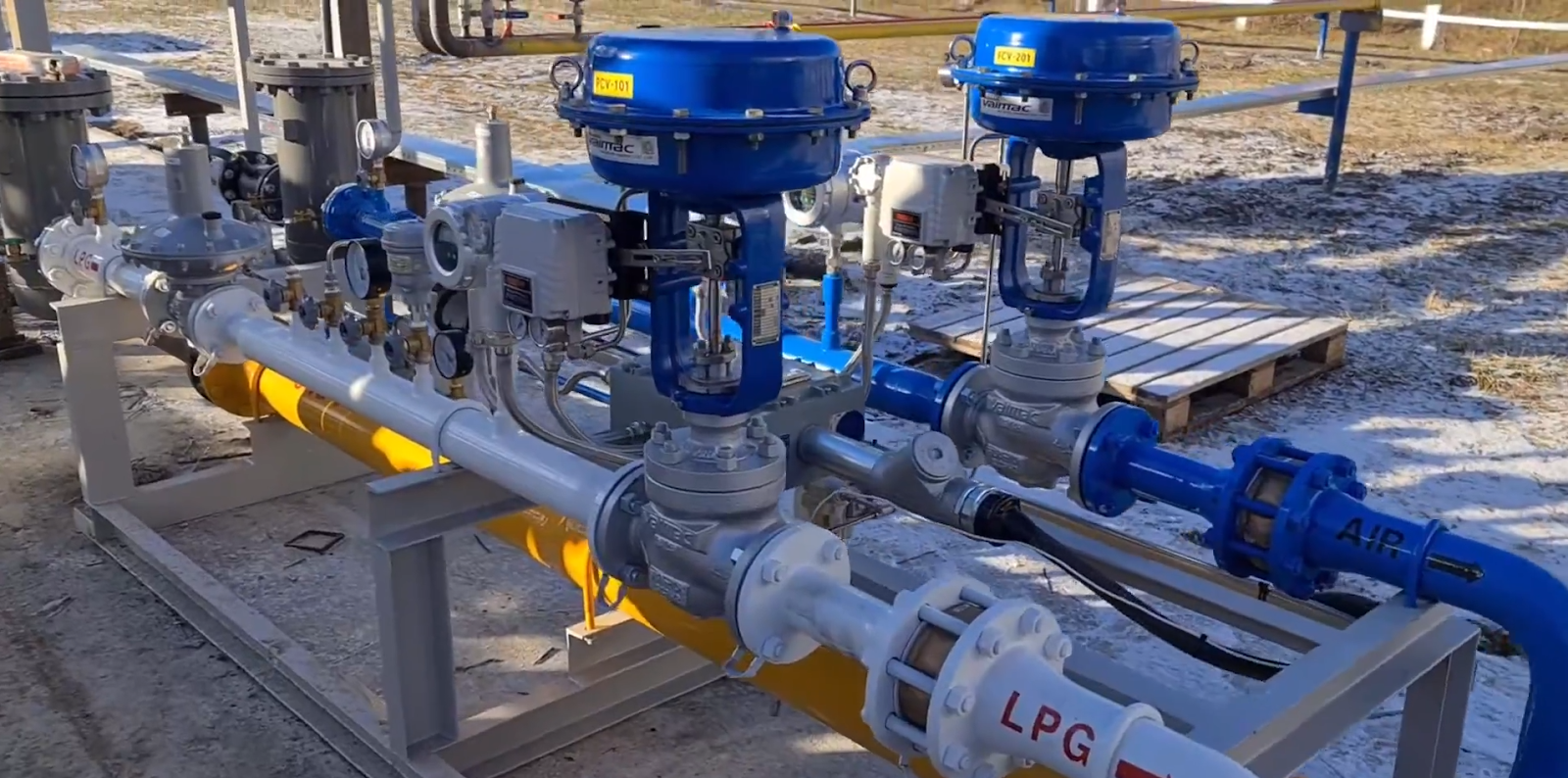

Venturi SNG Blender (lub LPG-Air Mixer) to system, w którym LPG i powietrze są mieszane pod niskim ciśnieniem (do 450 mbar) w odpowiednich proporcjach, tworząc na wyjściu systemu syntetyczny gaz ziemny (SNG) o właściwościach podobnych do gazu ziemnego. System minimalizuje ręczne sterowanie i działa przy niskim ciśnieniu z wydajnością systemu do 350 Nm³/godzinę.

I-Maximum, we współpracy z partnerami, projektuje mobilne instalacje mieszania syntetycznego gazu ziemnego (SNG) typu Venturi w kontenerach, a także instalacje stacjonarne na otwartych przestrzeniach. Każdy system jest dostosowany do konkretnych potrzeb klienta, zapewniając maksymalną wydajność i niezawodność.

Mieszalnik typu Venturi działa na zasadzie redukcji ciśnienia spowodowanej przepływem czynnika roboczego przez zwężony odcinek rury. Gdy faza gazowa propanu wpływa do mieszalnika i przepływa przez dyszę pierwszego stopnia, energia kinetyczna strumienia gazu wzrasta, powodując spadek ciśnienia i zasysanie powietrza atmosferycznego przez filtr powietrza i zawór zwrotny. Zasysana ilość powietrza, niezbędna do uzyskania mieszaniny o pożądanych właściwościach, miesza się z fazą gazową skroplonego gazu w rurze mieszającej, a następnie jest transportowana rurociągiem do użytkownika końcowego. Pracą mieszalnika steruje programowalny sterownik logiczny (PLC).
